相干衰落抑制型DAS全光纖解調模塊

產品概述：

相干衰落抑制型DAS全光纖解調模塊將DAS光學采集前端與DAS高速數據處理后端深度融合，長寬尺寸僅半張A4紙，為分布式光纖聲波測量提供了小型化且便捷的解決方案。

關鍵詞： 全集成DAS模塊

產品型號：GY-DAS-CFS-40-250-1

技術支持：黃工 13427781756 (微信同號，可掃碼）

Email: huangqianyuan@glgyzn.com

由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！

如何搭建光纖振動DVS/DAS系統? 光電探測器模塊如何選型？ mw, dbm功率計算器

產品介紹

概述

其中DAS光學采集前端部分，它集成了超窄線寬光源、調制器、放大器及相干接收模塊，實現了高信噪比的相干探測和超長距離傳感，保證了光學鏈路的優異性能。

其中DAS高速數據處理后端部分，它采用雙通道 250MSps DAS高速采集卡，支持千兆以太網通信（數據傳輸速率可達 1000Mb/s）或 10G 光口通信（數據傳輸速率可達10Gb/s），可采集超過 100km 光纖數據。內置相位解調算法，實現全光纖解調與相干衰落抑制，可直接輸出幅度相位解調數據，其中相位數據可直接作為振動信號使用，無需二次解纏繞；亦可輸出原始采樣數據供用戶自定義解調。該設計降低了系統對 CPU 算力的依賴，簡化開發流程，實現“數據讀取即可用，相位即振動”。

特性

高速數據采集與傳輸
內置全光纖解調與相干衰落抑制算法
高度集成的小型化設計

應用

周界入侵監測
油氣管道泄漏預警
隧道與邊坡結構健康監測
海纜/陸纜狀態監測
城市基礎設施振動監測

產品性能參數

性能參數	最小值	典型值	最大值	單位	備注
測量距離		40		km
脈沖寬度	20		500	ns
脈沖頻率	100		50000	Hz	與光纖長度相關
響應頻率	1		20000	Hz	與光纖長度相關
中頻		80		MHz
空間分辨率	3			m
采集卡分辨率	0.4m、0.8m、1.6m、3.2m、6.4m可選			m
標距	2		32	采樣點
相位底噪	＜0.1rad @ 標距=20m				與標距相關
解調算法	相干衰落抑制全光纖解調
數據傳輸接口	千兆網口/萬兆光口
數據傳輸速率	1Gb/s(千兆網口)/10Gb/s(萬兆光口)
數據傳輸類型	原始數據、幅度解調數據、相位解調數據
數據傳輸協議	UPD
模塊調試接口	串口TTL
模塊調試協議	Modbus-RTU
工作電壓	4.9	5.0	5.2	V
功率			37	W
預熱時間			2	Min
工作溫度	-20		60	℃
存儲溫度	-40		80	℃

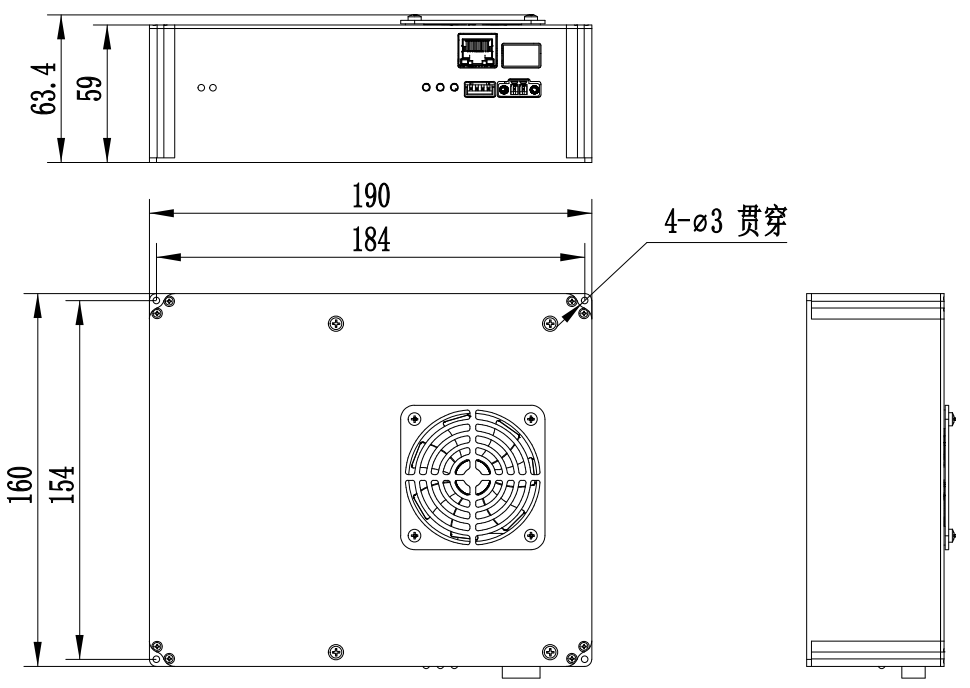

產品尺寸說明

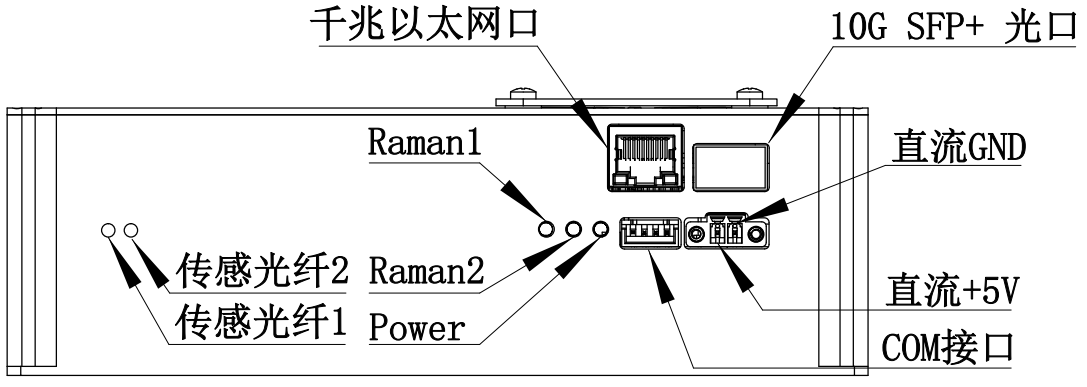

產品接口及指示燈說明

表1 產品接口說明表

接口類型	絲印	說明
綠色插拔端子	5V	直流電源+5V供電
綠色插拔端子	GND	直流電源GND
白色插拔端子	COM	串口，TTL電平，與上位機通信用于調整參數
傳感光纖1	Sensor1	默認FC/APC接頭，單通道產品使用此接口
傳感光纖2	Sensor2	默認FC/APC接頭
千兆以太網口	GbE	RJ45連接器，數據傳輸速率可達 1000Mb/s
10G SFP+ 光口	10G SFP+	通過 SFP+ 光模塊連接外部光纖，數據傳輸速率可達 10Gb/s

表2 產品指示燈說明表

指示燈類型	絲印	說明
Power指示燈	P	總電源指示燈，常亮為通電，熄滅為斷電
Raman1指示燈	L1	拉曼放大器1指示燈，常亮為開啟，熄滅為關閉
Raman2指示燈	L2	拉曼放大器2指示燈，常亮為開啟，熄滅為關閉
