1064nm聲光調制器(AOM) 80M移頻 單模光纖
產品概述：GY-AOM-1064-80-B式一款1064nm的聲光調制器(AOM) ，固定80M移頻，采用TTL信號進行調制，AOM驅動電源為24V，單模光纖。
產品型號：GY-AOM-1064-80-B
技術支持：黃工 13427781756 (微信同號，可掃碼）
Email: huangqianyuan@glgyzn.com
由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！
產品介紹
規格參數
| 參數 | 單位 | 最小 | 最大 | 常規 | 備注 |
|---|---|---|---|---|---|
| 材料 | TeO2 | ||||
| 波長 | nm | 1064 | |||
| 平均光功率 | W | 0.5 | 可定制5W | ||
| 峰值(脈沖)光功率 | kW | 1 | |||
| 超聲波聲速 | m/s | 4200 | |||
| 插入損耗 | dB | 2 | |||
| 消光比 | dB | 45 | |||
| 回波損耗 | dB | 40 | |||
| 上升沿時間 | ns | 50 | |||
| 頻率 | MHz | 80 | |||
| 移頻 | MHz | +/-80 | 可指定，默認+80 | ||
| 射頻功率 | W | 1.8 | |||
| 電壓駐波比 | 1.2:1 | ||||
| 輸入阻抗 | Q | 50 | |||
| 器件接口 | SMA | ||||
| 光纖類型 | HI1060 | ||||
| 光纖長度 | m | 1 | |||
| 光纖接口 | FC/APC | ||||
| 工作溫度 | ℃ | -10~60 | |||
| 儲存溫度 | ℃ | -30~70 |
驅動參數
| 頻率(Mhz) | 80 |
|---|---|
| 頻率穩定度 | ±30 |
| 驅動功率(W) | 2.5 |
| 調制模式 | 0-(3.3-5V)TTL |
| 輸出阻抗(Ω) | 50 |
| 工作電壓(V) | +24VDC@320mA |
| 接線說明 | 電壓：DC+24V,針腳正極、銀片負極。 功率輸出(SMA):用射頻線連接AOM 調制端口(SMA:)高阻TTL |
尺寸圖紙

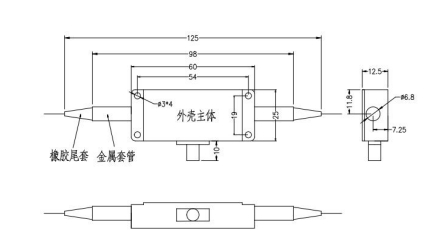

聲光調制器圖紙

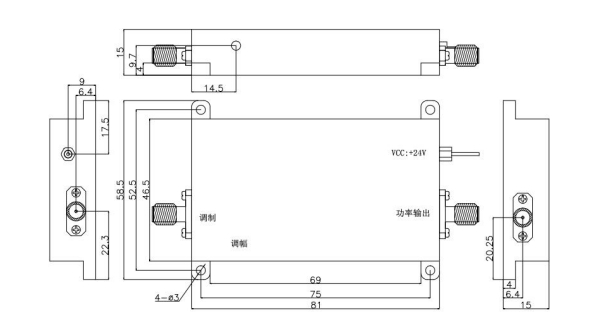

AOM驅動圖紙
